我們很多時候需要用上耐磨板，很多時候都是在市場上直接購買，但是nm500耐磨板到底是怎樣一種鋼板呢?下面就來給大家仔細講解下：

　　一、NM500高強度耐磨鋼板

　　NM500耐磨板具有相當高的機械強度;其機械性能是普通低合金鋼板的3倍到5倍;可顯著提高機械相關部件的磨損耐性;因此提高機械的使用壽命，降低生產成本;該產品表面硬度通常達到430～470HB;用于礦山及各種工程機械用耐磨易損件加工和制造等適用的結構鋼板，也常用作為屈服強度≥850MPa高強度結構鋼使用;屈服在950多，抗拉強度在1180上。

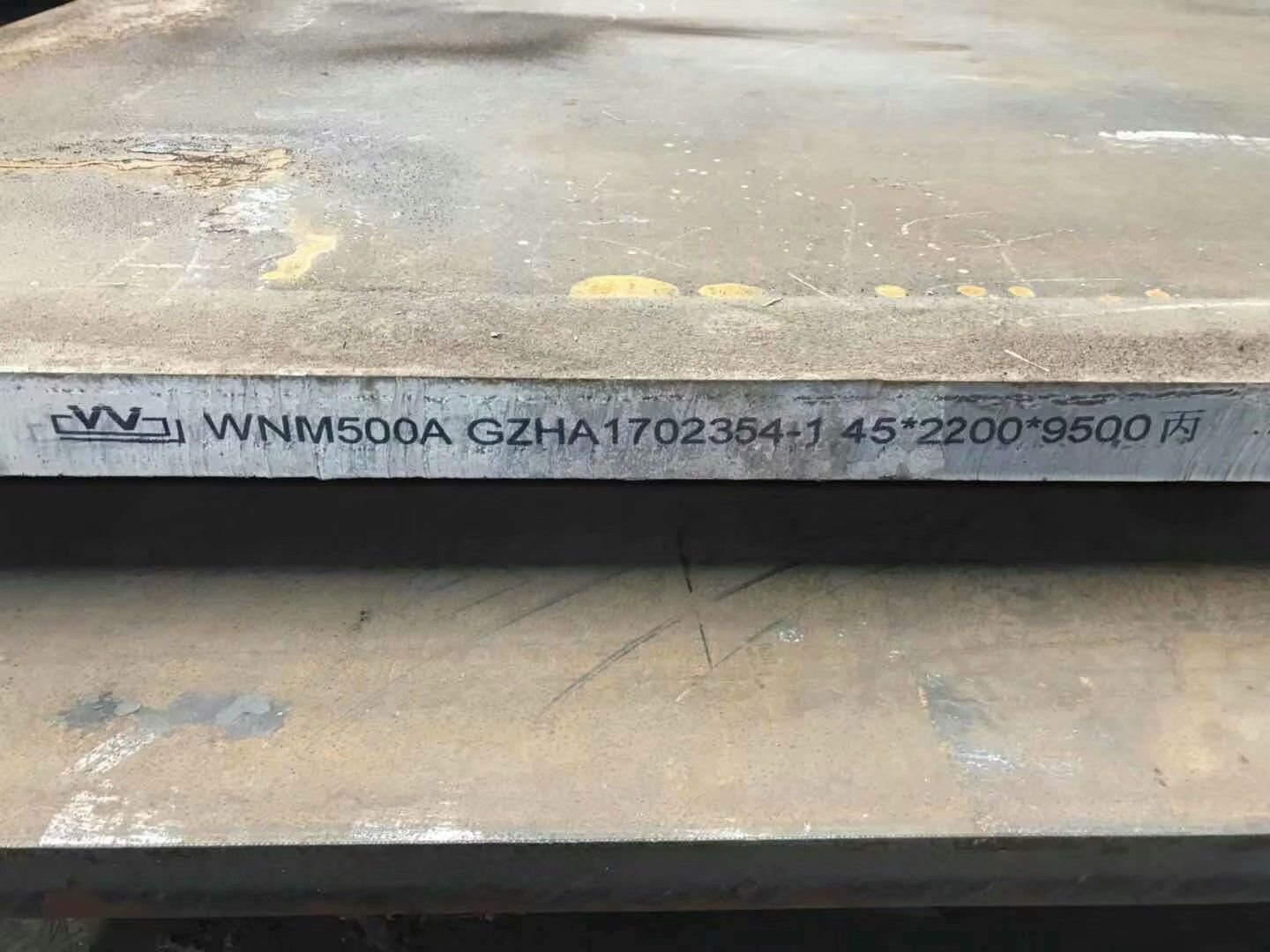

　　二、NM500尺寸、外形、重量及允許偏差

　　2.1 鋼板的尺寸、外形、重量及允許偏差應符合GB/T 709的規定。

　　2.2 經供需雙方協議，可供應其他尺寸、外形、及允許偏差的鋼板。

　　三、 NM500技術要求

　　1 、N牌號及化學成分

　　2、鋼的牌號和化學成分(熔煉分析)應符合“牌號及化學成分”表中的規定。

　　3、在保證鋼板性能的前提下，“牌號及化學成分”中規定的Cr、Ni、Mo合金元素可任意組合加入，也可添加“牌號及化學成分”表規定以外的其他微合金元素，具體含量應在質量證明書中注明。

　　4、 鋼中的Cu為殘余元素時，其含量應不大于0.30%;As含量應不大于0.08%。如供方能保證，可不做分析。

　　5、 當采用全鋁(Alt)含量計算時，Alt應不小于0.015%。

　　6、成品鋼板的化學成分允許偏差應符合GB/T 222的規定。

　　3.2 冶煉方法

　　鋼由轉爐或電爐冶煉，并進行爐外精煉。

　　3.5 表面質量

　　3.5.1 鋼板表面不允許存在裂紋、氣泡、結疤、折疊和夾雜等缺陷。鋼板不得有分層。如有上述表面缺陷，允許清理，清理深度從鋼板實際尺寸算起，不得超過鋼板厚度公差之半，并應保證鋼板的最小厚度。缺陷清理處應平滑無棱角。

　　3.5.2 鋼板表面允許不妨礙檢查表面缺陷的薄層氧化鐵皮、鐵銹、由壓入氧化鐵皮脫落所引起的表面粗糙、劃傷、壓痕及其他局部缺陷，但其深度不得大于厚度公差之半，并應保證鋼板的最小厚度。

　　四、 NM500包裝、標志及質量證明書

　　鋼板的包裝、標志及質量證明書應符合GB/T 247的規定。

　　NM500牌號及化學成分

　　牌號 化學成分(質量分數)/%

　　C Si Mn P S Cr Ni Mo Ti B Als

　　大不于 范圍 大小于

　　NM500 0.38 0.70 1.70 0.020 0.010 1.20 1.00 0.65 0.050 0.0005-0.006 0.010

　　對于 NM400及以下牌號，其Si、Mn含量可分別提高至2.00%和2.20%，合金元素含量由供方確定。

　　NM500力學性能

　　牌號 厚度/mm 抗拉強度Rm/MPa 斷后伸長率Aso mm/% -20℃沖吸收能量(縱向)KV2/J 表面布氏硬度HBW

　　NM500 ≦70 ≧1250 ≧7 ≧24 ≧470

　　抗拉強度、延伸率沖擊功作為性能的特殊要求，如用戶未在合同注明，則只保證布氏硬度。

　　nm500耐磨板可用于地下礦井作業對于耐磨板質量要求耐磨板可用于制造質量一流的設備和備件，能夠承受長年累月的工礦考核，最大限度的提高幫壽命、降低故障風險，提高生產力。鋼板用途涉及行業有地下礦井、水泥工業、筑路行業、采礦和露天礦及冶金行業等領域。

　　以上是山東耐磨板廠家小編為您總結的nm500耐磨板簡介，希望能給大家提供一份有價值的參考。
