今天山東nm400耐磨板廠家小編給大家介紹nm400耐磨板不同退火工藝詳解，不知道對您是否有幫助：

　　(一).完全退火

　　是將亞共析碳鋼加熱到Ac3線以上約20~60℃，保溫一定時間，隨爐緩慢冷卻到600℃以下，然后出爐在空氣中冷卻。這種退火主要用于亞共析成分的碳鋼和和金鋼的鑄件，鍛件及熱扎型材，目的是細化晶粒，消除內應力與組織缺陷，降低硬度，提高塑性，為隨后的切削加工和淬火做好準備。

　　(二).等溫退火

　　等溫退火是為了保證A在珠光體轉變區上部發生轉變，因此冷卻速度很緩慢，所需時間少則十幾小時，多則數天，因此生產中常用等溫退火來代替完全退火。等溫退火加熱與完全退火相同，但鋼經A化后，等溫退火以較快速度冷卻到A1以下，等溫應定時間，使奧氏體在等溫中發生珠光體轉變，然后再以較快速度冷至室溫，等溫退火時間短，效率高。

　　(三).擴散退火(均勻化退火)

　　實用范圍：合金鋼鑄錠和鑄件。

　　目的：消除和金結晶是產生的枝晶偏析，使成分均勻，故而又稱均勻化退火。

　　工藝：把鑄錠或鑄件加熱到Ac1以上，大約1000_2000℃，保溫10-15小時，再隨爐冷卻。

　　特點：高溫長時間加熱。

　　山東nm400耐磨板廠家小編在這里提醒您鋼中合金元素含量越高，加熱溫度也越高，高溫長時間加熱又是造成組織過熱又一原因，因此擴散退火后需要進行一次完全退火或正火來消除過熱。

　　(四).球化退火

　　使用范圍：多用于共析或過共析成分的碳鋼和合金鋼。

　　目的：球化滲碳體，硬度下降，改善切削加工性能，為淬火做好準備。

　　工藝：將過共析鋼加熱到Ac1以上約20_400C保溫一定時間，然后緩慢冷卻到600℃以下出爐空冷。

　　工藝特點：低溫段時加熱和緩慢冷卻。

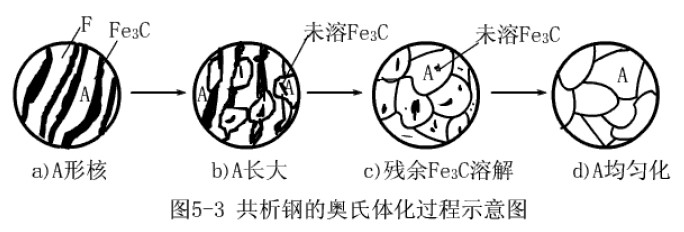

　當加熱溫度超過Ac1線后，滲碳體開始溶解，但又未完全溶解，此時片狀滲碳體逐漸斷開為許多細小的鏈狀或點狀滲碳體，彌散發布在奧氏體基體上，同時由于低溫短時加熱，奧氏體成分也極不均勻，因此在以后緩冷或等溫冷卻的過程中，以原有的確細小深碳體質點為核心，在奧氏體富集的地方產生新核心，均勻形成顆粒狀滲碳體。

　　(五).去應力退火(低溫退火)

　　目的：用于消除鑄件，鍛件，焊接件，冷沖壓件以及機加工件中的殘余應力，達些殘余應力在以后機加工或使用中潛在地會產生變形或開裂。工藝：將工件緩慢加熱到600_650℃，保溫一定的時間，然后隨爐緩慢冷卻到200℃再出爐空冷。

　　關于nm400耐磨板不同退火工藝詳細介紹山東源達旺就為您介紹到這里，山東源達旺是一家專業的耐磨板銷售廠家，專注于耐磨鋼板、高強板的銷售，實力雄厚，質量有保證，歡迎廣大客戶前來咨詢訂購或來廠考察。
